Norme pour module HO
Les dimensions de l’interface normalisée sont, une largeur de 610 mm et une hauteur de 150 mm, que ce soit des modules droits ou courbes, la hauteur de la face supérieure du rail est de 1010 mm par rapport au sol. L’entraxe entre les voies 1 et 2 est de 46 mm.
Introduction
Depuis 1980 le « SYSTEME MODULAIRE H0 CLASSIC1« propose des recommandations et des
normes adaptées pour construire par juxtaposition d’éléments standardisés et transportables, des
réseaux fonctionnels et présentables au public lors d’expositions. Depuis cette date, c’est plusieurs
centaines de modules qui ont été construits et exposés.
Les dimensions
Module HO standardisé Ce module respecte les dimensions normalisées de 610 mm x 610 mm x 150 mm. Il intègre une ou des voies traversante à l’échelle HO, un décor de campagne avec petite gare, arbres et passage à niveau. Ce format permet une interconnexion facile avec d’autres modules dans un réseau collaboratif. A savoir que pour la longueur, cette longueur est un multiple de 610 mm, soit par exemple 1220 mm ou 1830 mm.

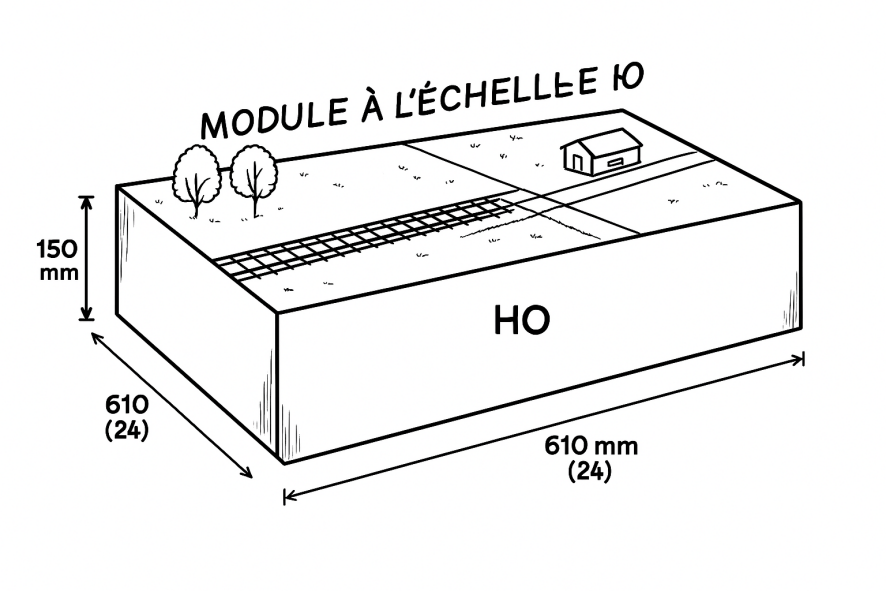

Plan de module HO – Dimensions 610 x 610 x 150 mm
Dimensions et structure de base
- Type de module : Rectangulaire standard (compatible avec les interfaces modulaires)
- Largeur (face avant) : 610 mm
- Profondeur (longueur) : 610 mm
- Hauteur totale : 150 mm (hors pieds)
- Hauteur du plateau : 100 mm (structure bois)
- Hauteur libre sous le module : 50 mm (pour câblage ou pieds)
Structure recommandée
- Matériaux : Contreplaqué de 10 mm ou MDF pour le plateau, tasseaux en pin pour le cadre
- Cadre :
- 4 tasseaux de 610 mm (face avant/arrière + côtés)
- Renforts internes en croix ou en H pour rigidité
- Plateau supérieur : Contreplaqué 10 mm vissé sur le cadre
- Pieds : Optionnels, selon le système modulaire utilisé (souvent réglables)
Contenu du décor (suggestion)
Voici une idée de décor réaliste et compact pour un module de cette taille :
| Élément | Description |
|---|---|
| Voie principale | Ligne droite traversante (voie unique ou double) |
| Bâtiment | Petite gare de campagne ou halle marchandise |
| Route | Route traversante avec passage à niveau |
| Décor | Arbres, prairie, clôtures, petit ruisseau |
| Animation | Véhicule statique, personnages, animaux |
Électricité et connectique
- Alimentation voie : Connecteurs banane ou fiches standards (selon norme du club)
- Éclairage : LED sous 12V pour bâtiments ou lampadaires
- Câblage : Passer sous le plateau, accessible via trappes ou rainures
Interface normalisée
- Face avant et arrière : Prévoir trous de fixation ou inserts pour liaison avec autres modules
- Alignement des voies : Respecter la norme de positionnement (hauteur de rail, entraxe, etc.)
————————————————————————————————–
